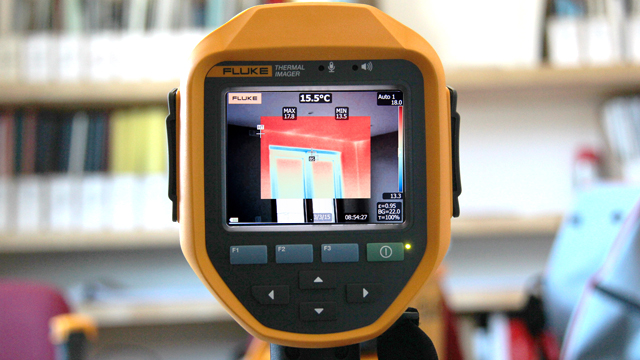

La thermographie infrarouge permet de relever la température à la surface des matériaux. Plus qu'un système de mesure, elle est un outil de détection de singularités qui peuvent être structurelles ou accidentelles.

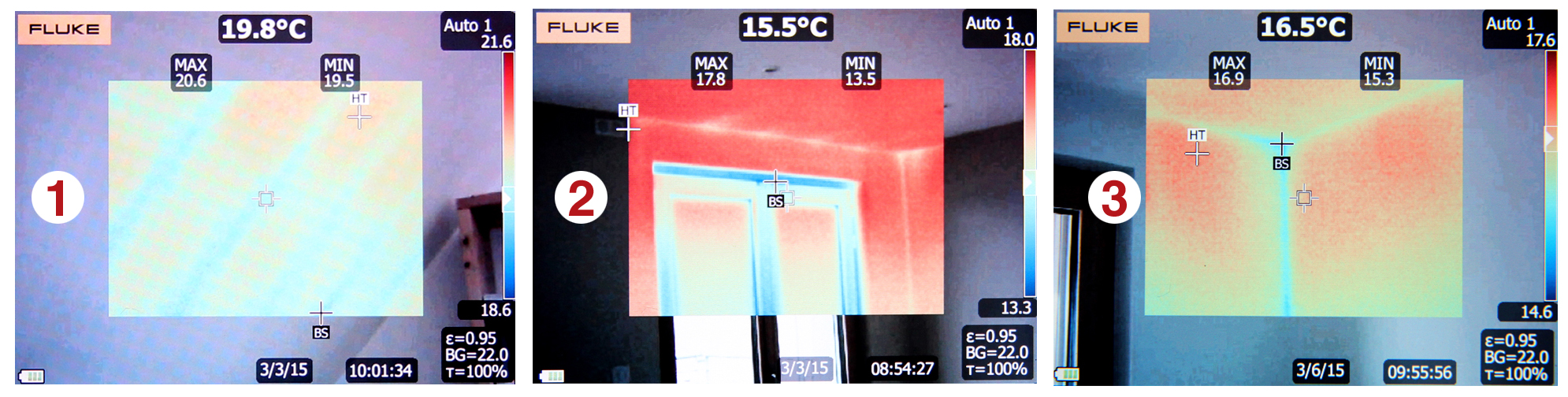

Dans les murs à ossature bois, on a longtemps cherché à identifier les ponts thermiques induits pas les montants. Comme l'illustre la figure 1 avec une charpente chevron sans isolation croisée. Cette photo a été réalisée dans les bureaux Bois PE conformes à la RT 2005.
Dans les maisons RT2012, passives ou positives, les ponts thermiques intégrés de l'ossature bois sont peu, ou pas, visibles. Les clichés révèlent principalement des singularités. La première concerne bien entendu la liaison structurelle entre les murs et le plancher d'étage (figure 2). Ce cliché nous montre que ce point délicat est pourtant bien moins important que la performance des menuiseries extérieures.
Petit rappel toutefois, l'apparition d'une zone froide sur un thermogramme est dans certains cas normal : un angle de mur sortant sera toujours plus froid, simplement car la surface extérieure est plus grande que la surface intérieure (figure 3).
Dans les murs à ossature bois, on a longtemps cherché à identifier les ponts thermiques induits pas les montants. Comme l'illustre la figure 1 avec une charpente chevron sans isolation croisée. Cette photo a été réalisée dans les bureaux Bois PE conformes à la RT 2005.
Dans les maisons RT2012, passives ou positives, les ponts thermiques intégrés de l'ossature bois sont peu, ou pas, visibles. Les clichés révèlent principalement des singularités. La première concerne bien entendu la liaison structurelle entre les murs et le plancher d'étage (figure 2). Ce cliché nous montre que ce point délicat est pourtant bien moins important que la performance des menuiseries extérieures.
Petit rappel toutefois, l'apparition d'une zone froide sur un thermogramme est dans certains cas normal : un angle de mur sortant sera toujours plus froid, simplement car la surface extérieure est plus grande que la surface intérieure (figure 3).

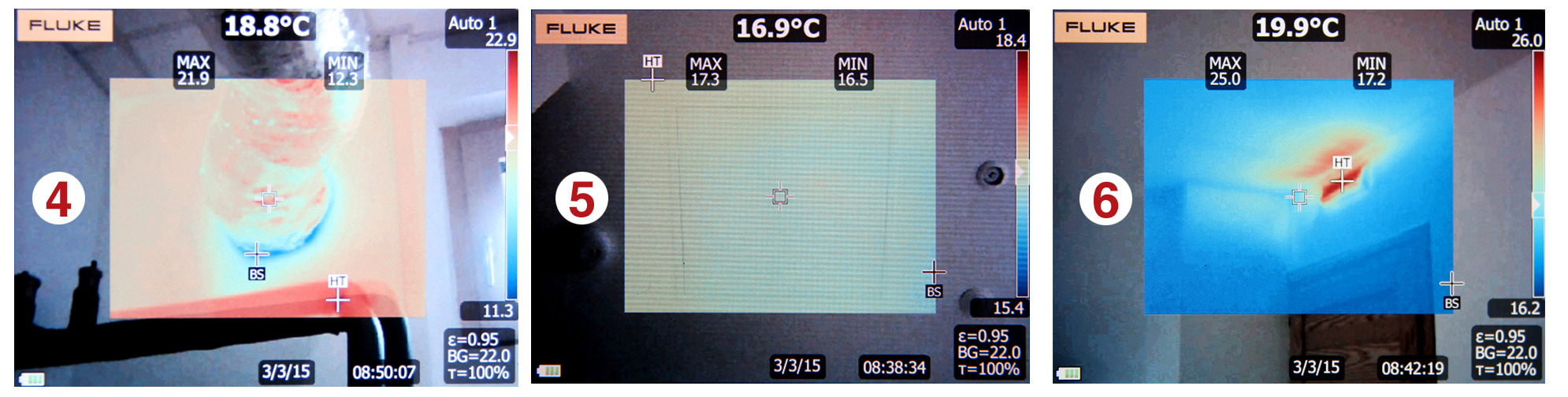

Le contrôle du bon fonctionnement des équipements techniques est aussi facilité par la caméra infrarouge. Elle permet déjà de relever la difficulté de réaliser une traversée de paroi efficace pour une entrée d'air de VMC (figure 4). Le calorifugeage des gaines est donc plus que jamais indispensable.
La trappe d'accès au combles, obligatoire, peut elle aussi être une source de déperdition. Dans notre cas (figure 5), on ne voit pas grand chose. La trappe, peu visible, a pourtant une résistance thermique de 6.88 m².°K/W !
De son côté, la centrale VMC double flux installée assure également un chauffage d'appoint en hiver. Sur la figure 6, on peut avoir une idée de la température de soufflage. On peut s'assurer de la bonne orientation des bouches de soufflage placées en imposte avec un flux dirigé vers le plafond pour optimiser le brassage d'air.
La trappe d'accès au combles, obligatoire, peut elle aussi être une source de déperdition. Dans notre cas (figure 5), on ne voit pas grand chose. La trappe, peu visible, a pourtant une résistance thermique de 6.88 m².°K/W !
De son côté, la centrale VMC double flux installée assure également un chauffage d'appoint en hiver. Sur la figure 6, on peut avoir une idée de la température de soufflage. On peut s'assurer de la bonne orientation des bouches de soufflage placées en imposte avec un flux dirigé vers le plafond pour optimiser le brassage d'air.
Thermographie, mesures des ambiances, des températures matériaux, des consommations, le suivi du comportement des maisons Bois PE continue.
A noter que les caméras infrarouges sont utilisées dans le cadre des formations étanchéité à l'air et isolation proposées par Bois PE.
Pour terminer, attention à l'interprétation des clichés ! Tout est affaire de rayonnement et de réflexion…
A noter que les caméras infrarouges sont utilisées dans le cadre des formations étanchéité à l'air et isolation proposées par Bois PE.
Pour terminer, attention à l'interprétation des clichés ! Tout est affaire de rayonnement et de réflexion…
