Vidéo 4 : Livre "L'OSSATURE BOIS" : Ecran souple de sous-toiture (page 257)
Voici la 4ème vidéo en lien avec le livre "L'ossature bois" Editions BOIS PE chapitre "Mise en œuvre des écrans souples de sous-toiture" en conformité avec le DTU 40.29 et le cahier du CSTB du 1er février 2016.
Étapes de mise en œuvre en bas de pente

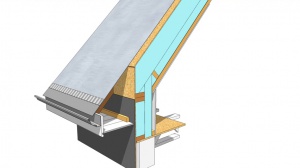

Vue 3D d'une toiture en pente au niveau d'une poutre au vent sur chevrons porteurs 45 x 220mm en isolation croisée 220 + 100 mm.
1. Gouttière (exemple dalle en aluminium)
2. Bavette métallique (exemple en zinc) permettant d'assurer un renvoi permanent des eaux dans la gouttière.
3. Ecran souple de sous-toiture HPV (exemple E1-Sd1-TR2) - voir page 258
4. Adhésif reliant la bavette et l'écran souple de sous-toiture
5. Contre-chevronnage ≥ 20 mm (exemple 45 x 45 mm permettant aussi d'assurer la ventilation nécessaire si l'écran de sous-toiture radiant ou réfléchissant)
6. Liteaux de couverture
7. Grille de ventilation (de couleur foncée et en métal si possible)
8. Couverture (exemple ardoises 24x40)
1. Gouttière (exemple dalle en aluminium)
2. Bavette métallique (exemple en zinc) permettant d'assurer un renvoi permanent des eaux dans la gouttière.
3. Ecran souple de sous-toiture HPV (exemple E1-Sd1-TR2) - voir page 258
4. Adhésif reliant la bavette et l'écran souple de sous-toiture
5. Contre-chevronnage ≥ 20 mm (exemple 45 x 45 mm permettant aussi d'assurer la ventilation nécessaire si l'écran de sous-toiture radiant ou réfléchissant)
6. Liteaux de couverture
7. Grille de ventilation (de couleur foncée et en métal si possible)
8. Couverture (exemple ardoises 24x40)
