Un DTU pour la mise en œuvre des écrans souples de sous-toiture



Pour améliorer l'étanchéité à l'air, le confort thermique des bâtiments et la durabilité du toit, la mise en œuvre des écrans de sous-toiture (EST) devient indispensable : NF DTU 40.29 Mise en œuvre des écrans souples de sous-toitures.



Les caractéristiques particulières des écrans souples de sous toitures

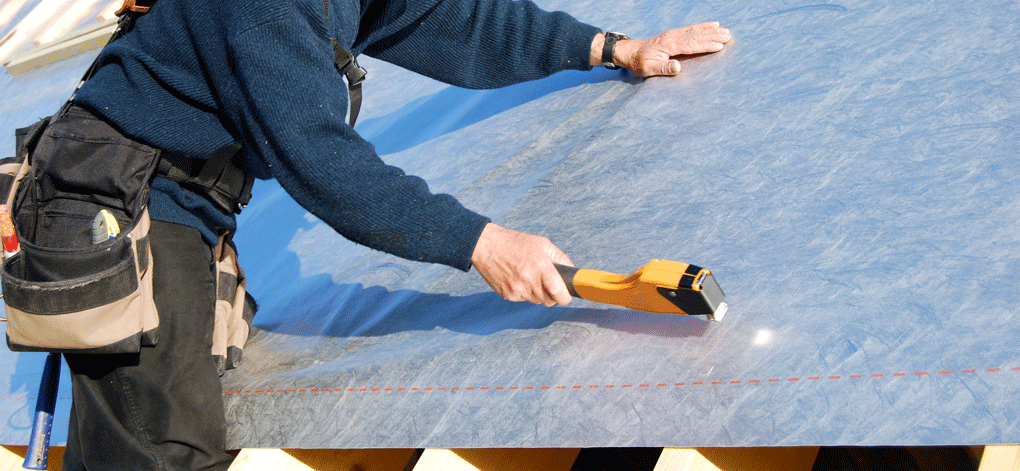

EST HPV réfléchissant
EST HPV réfléchissant
Une résistance au passage d'eau :
E1 élevée
E2 normale
Une perméance à la vapeur d'eau :
S1 - Sd ≤ 0,10 m (EST HPV : Hautement perméable à la Vapeur d'eau)
S2 - Sd 0,1 à 0,18 m
S3 - écran non respirant Sd > 0,18 m
Une résistance au déchirement :
TR1 pour un entraxe maxi de 45 cm
TR2 pour un entraxe maxi de 60 cm
TR3 pour un entraxe maxi de 90 cm

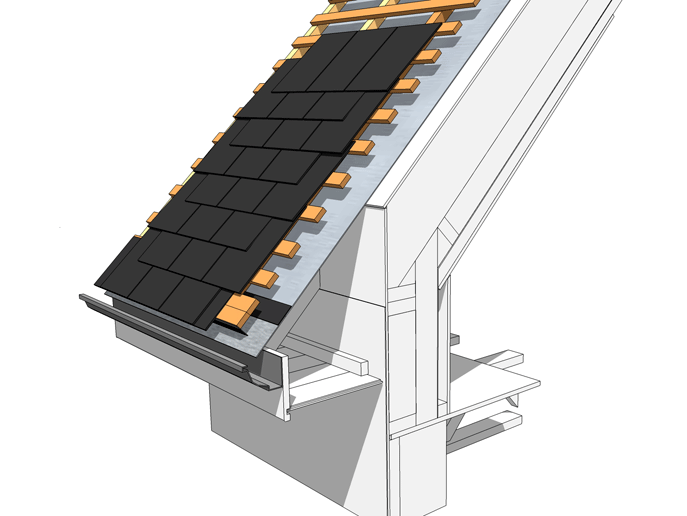

EST : Un raccord à l'égout avec gouttière

Couverture ardoise
Couverture ardoise
Description en partant de la planche de rive :
1 Gouttière aluminium
2 Bavette zinc assurant le rejet d'eau de l'EST en cas de fuite de la couverture
3 Ruban adhésif assurant la liaison EST et bavette zinc
4 EST HPV Réfléchissant (très utile pour le confort d'été dans les régions de toit à forte pente et couverture sombre comme l'ardoise) fixé en première pose avec des agrafes à capuchon
5 Contre-chevronnage de 45 mm d'épaisseur (≥ 38 mm si EST réfléchissant)
6 Latte de couverture
7 Couverture

BOIS PE préconise un écran souple E1-S1-T2 réfléchissant (HPV)

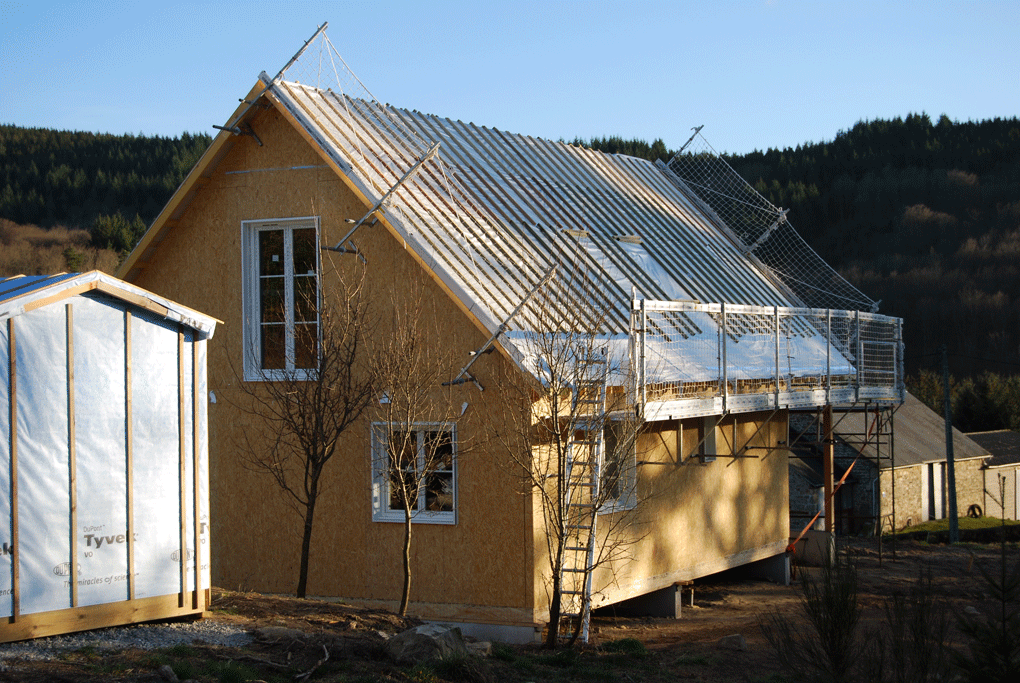

Mise en sécurité totale avec un équipement DIMOS
Mise en sécurité totale avec un équipement DIMOS
Seul un écran souple de sous toiture HPV n'a pas besoin d'être ventilé en sous-face.
Les autres types d'EST ont besoin d'être ventilés en face avec une lame d'air d'au moins 2 cm.

Un guide pose

Un DTU pour la mise en œuvre des écrans souples de sous-toiture
