Résistance mécanique d'une poutre en lamellé collé : de la déformation à la rupture



Dans le cadre d'une prestation pour le département Génie civil et construction durable de l'IUT du Limousin, le service innovation de Bois PE a réalisé un essai de résistance mécanique sur une poutre de 8m de long. Lors de ce test en flexion à "l’échelle 1" sur un élément en lamellé-collé de douglas, la rupture est survenue à plus de 6 tonnes de charge. L'ensemble des données acquises permet de mieux comprendre le comportement du bois.

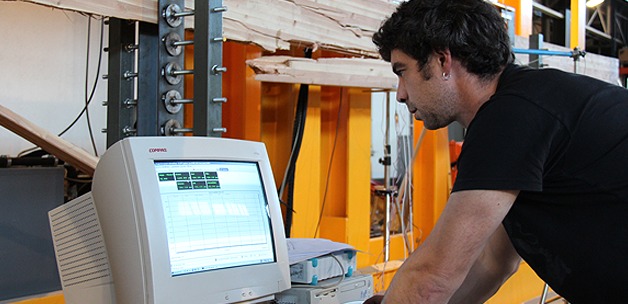

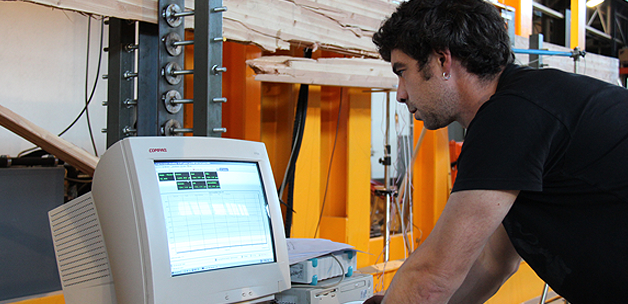

A l'aide de jauges collées sur la poutre, les déformations locales en 6 points distincts sont enregistrées sur un PC.
A l'aide de jauges collées sur la poutre, les déformations locales en 6 points distincts sont enregistrées sur un PC.

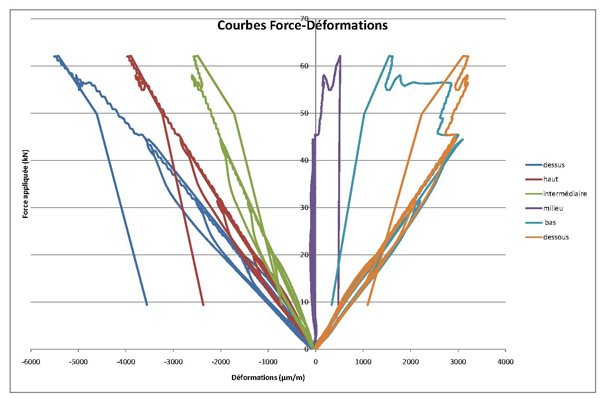

Vue graphique des déformations au centre de la poutre en différents points de la partie comprimée et de la partie tendue.
Vue graphique des déformations au centre de la poutre en différents points de la partie comprimée et de la partie tendue.

Vue du dispositif d'instrumentation.
Vue du dispositif d'instrumentation.

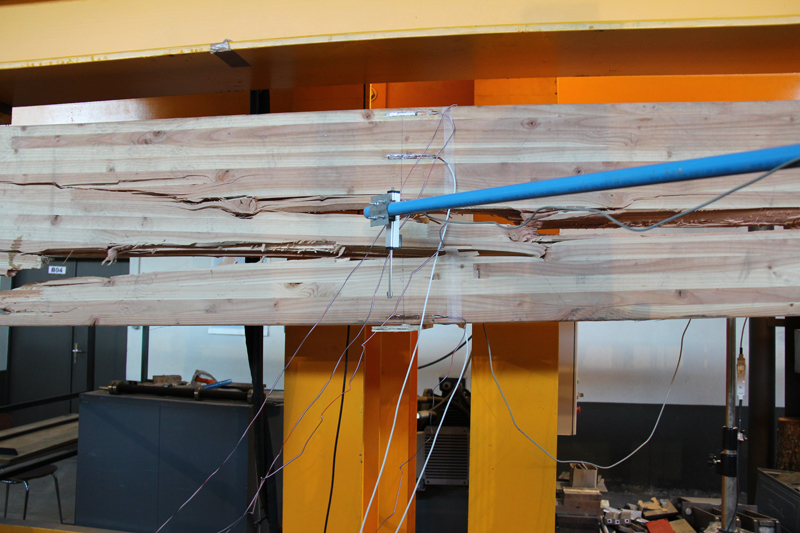

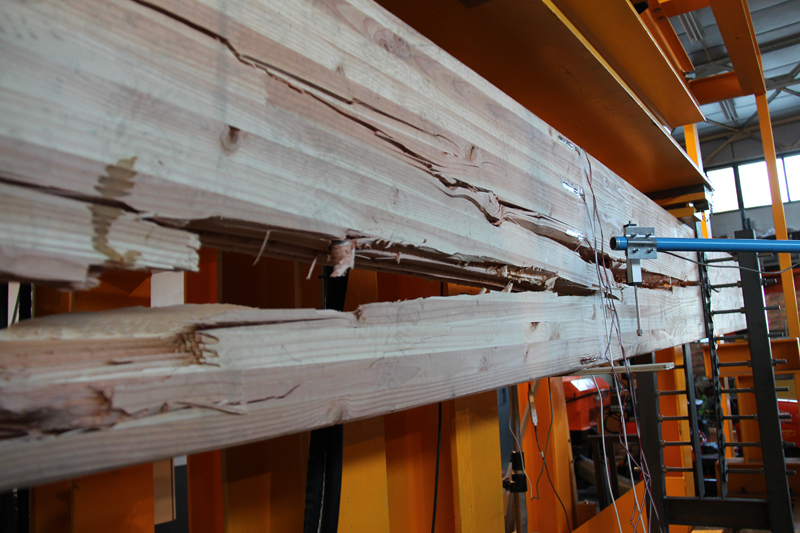

Ici, une rupture d'un aboutage (à gauche).
Ici, une rupture d'un aboutage (à gauche).

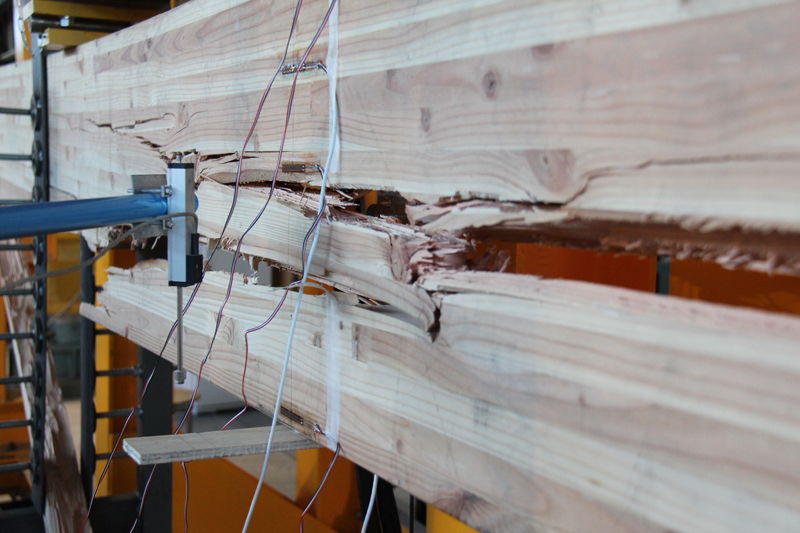

Ici, une rupture en traction autour d'un noeud…
Ici, une rupture en traction autour d'un noeud…





1.Posté par Christophe Bois PE le 01/12/2014 14:40
Bonjour,

Merci @Art Du Trait @Bruno Dret et @Docteur Yann pour vos commentaires sur Facebook.

Pour répondre à votre question, la dimension des sections de la poutre de lamellé collé était de 80x400 pour une longueur de 8m…
